Для подачи газа на первом этапе строительства с требуемыми параметрами на газопотребляющее оборудование, в рамках договора поставки осуществлена отгрузка Пункта подготовки газа (ППГ), совмещенного с газорегуляторным пунктом (ГРП) для нужд Черногорской ТЭЦ, заказчик ООО «Черногорская ГРК».
Пункт подготовки газа представляет собой блочно- модульное изделие в максимальной заводской готовности, состоящий из 6 блоков транспортного габарита, монтируемые на месте монтажа без сварки на болтовых соединениях.
В состав пункта подготовки газа входят следующее оборудование и узлы:
- узел очистки, выполненный по схеме 3х50% с автоматическим переключением и отводом отделившегося конденсата;
- узел редуцирования, выполненный по схеме 3х50%+1х100min+байпас;
- узел подогрева, выполненный по схеме 2х100% с блоком подготовки теплоносителя;
- узел редуцирования 2-й ступени, выполненный по схеме 2х100%;
- узел редуцирования собственных нужд, выполненный по схеме 2х200%;
- узел технологического учета 1х100%+байпас, выполненный на базе вихревого расходомера;
- приборы КИПиА, а также локальная САУ, выполненная на базе ПЛК RegulR500 с функцией «горячего резервирования» производства ООО «Прософт- Системы»;
- системы жизнеобеспечения блока.

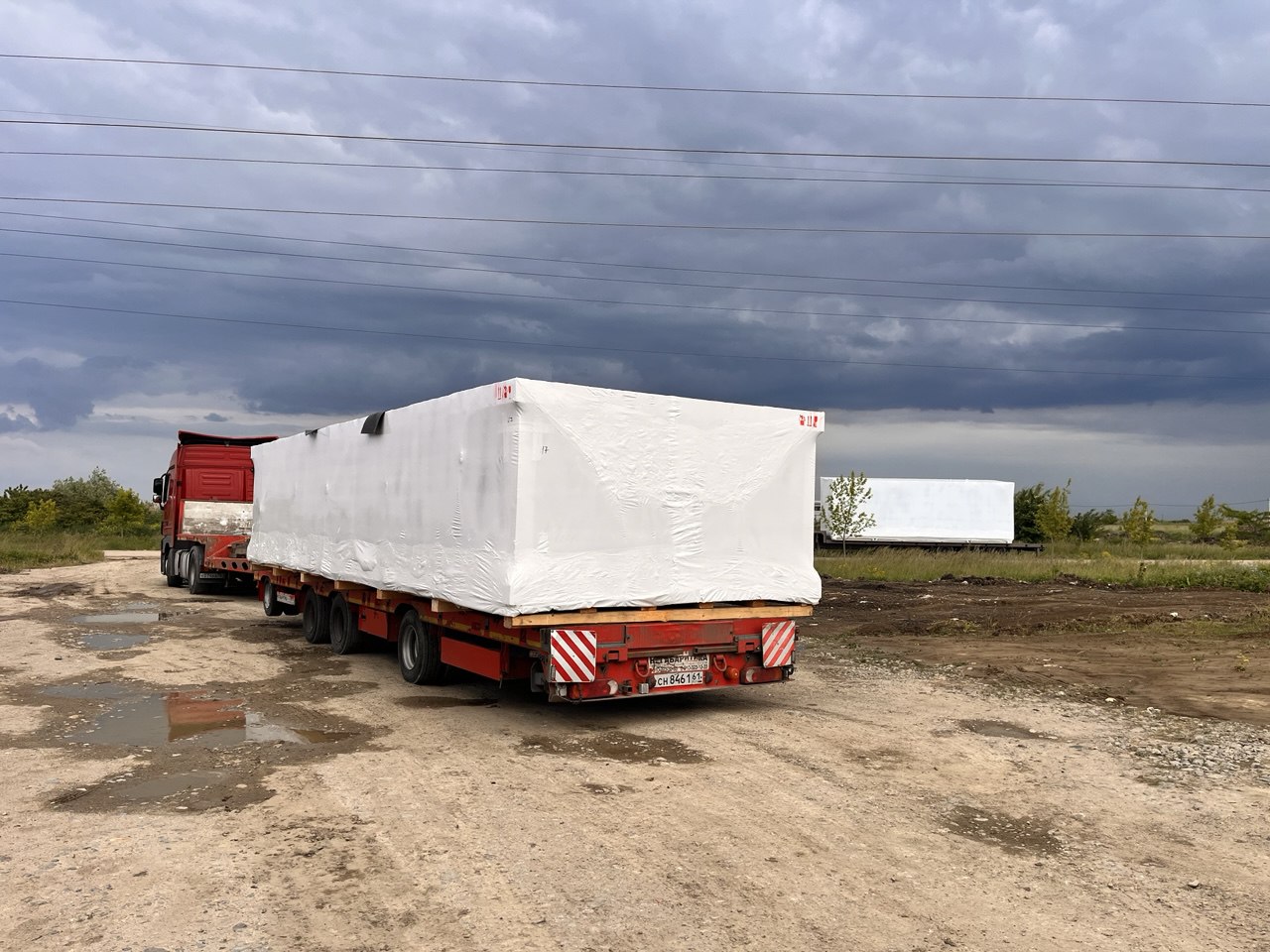

Поставка Пункта подготовки газа, совмещенного с ГРП осуществлялась авто и водным транспортом. сохранность груза обеспечена высококачественной упаковкой груза в морскую упаковку.
Электростанция мощностью 96 МВт обеспечит энергией производственные объекты горно-обогатительного комплекса на базе Черногорского месторождения медно-никелевых руд, расположенного в 15 км от г. Норильска (Красноярский край).
Черногорская ТЭЦ – первый крупный объект в Российской Федерации, на котором будут работать газопоршневые установки Jichai единичной мощностью 4 МВт.
